Описание
Заменяет прибор: Р2-102, Р2-106

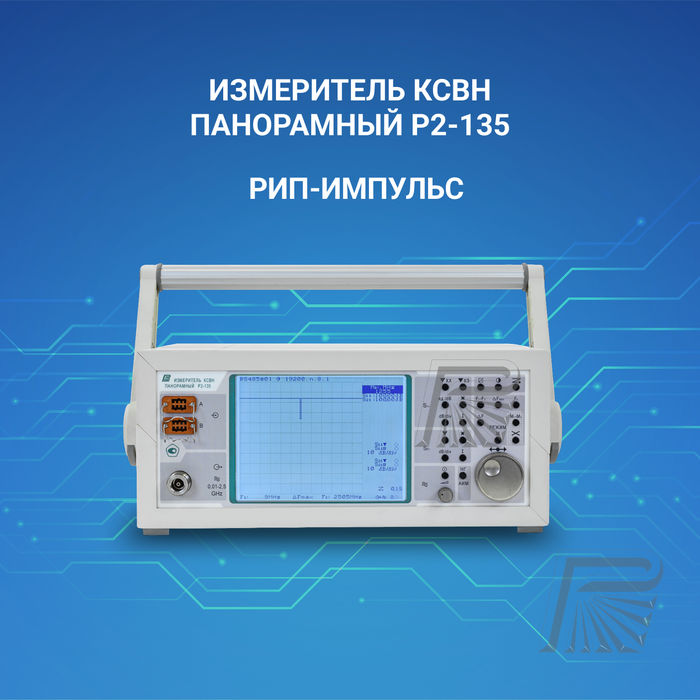

Измеритель КСВН панорамный Р2-135 производства ООО «РИП-Импульс» (г.Краснодар) предназначен для панорамного отображения коэффициента стоячей волны по напряжению (KCBН) и модуля коэффициента передачи (усиления и ослабления) коаксиальных СВЧ устройств сечением 7/3,04 мм и 3,5/1,52 мм.
Прибор позволяет наблюдать амплитудно-частотные характеристики при исследовании и производить измерения по частотной метке в любой точке рабочего диапазона частот. Информация в графической и цифробуквенной форме выводится на дисплей графического жидкокристаллического индикатора (ЖКИ).
Прибор обеспечивает:
— установку границ полосы частот измерения от максимальной, равной диапазону рабочих частот, до минимальной, не более 0,5% от Fmax;
— панорамное отображение КСВН с длительностью развёртки от 0,06 до 10,0 сек и индикацию в цифровой форме результата измерения по частотной метке;
— панорамное измерение модуля коэффициента передачи и индикацию в цифровой форме результата измерения;
— измерение в режиме «ЛИНЗА»;
— программирование функций по интерфейсу RS-232
ДОСТАВКА
Доставка возможна курьерской службой, транспортной компанией или любым другим удобным для Вас способом. Доставка осуществляется за счет Покупателя.
ОПЛАТА
Работаем только с юридическими лицами. Оплата производится на расчетный/отдельный счет ООО «РИП-Импульс» на основании договора и/или выставленного счета-договора.
Метрологические характеристики

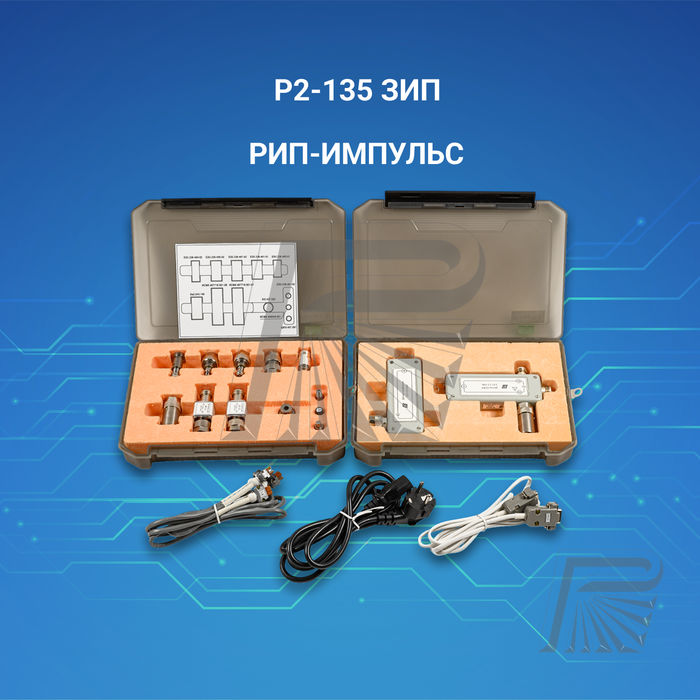

Основное преимущество Р2-135 перед аналогами состоит в малых массогабаритных показателях, которые позволили разместить прибор с комплектом измерительных узлов и принадлежностей в носимом футляре, что обеспечивает мобильность для проведения измерений удаленных объектов на месте их использования.
Измеритель КСВН и ослаблений Р2-135 может быть использован в качестве рабочей меры при производстве, ремонте, а также для периодической поверки технического состояния в процессе эксплуатации различных СВЧ приборов и устройств в диапазоне частот от 10 МГц до 2,5 ГГц с коаксиальным трактом сечением 7/3,04 и 3,5/1,52.
Выпускавшиеся ранее и выпускаемые в настоящее время измерители КСВН и ослабления построены по двух- или даже трехблочной схеме в виде отдельных функциональных блоков. При этом измеритель остается стационарным лабораторным прибором с довольно большими массогабаритными показателями и, соответственно, высокой ценой.
Схемотехнические и конструктивно-технологические решения измерителя Р2-135 позволили получить прибор в одном малогабаритном корпусе с массой менее 5 кг. На экране жидкокристаллического дисплея размером 120х90 мм пользователь имеет возможность наблюдать амплитудно-частотную характеристику измеряемого устройства в установленной полосе частот и считывать в цифробуквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот.
| Наименование характеристики | Значение |
| Режим немодулированных колебаний |
Пределы допускаемой относительной погрешности установки частоты выходного сигнала встроенного генератора, не более:
— в диапазоне частот 0,01-0,60 ГГц
— в диапазоне частот 0,60-2,50 ГГц |
±1∙10-4
±1∙10-5 |
В приборе обеспечиваются следующие режимы перестройки частоты:
— ручная перестройка частоты;
— автоматическая перестройка частоты с длительностью периодов, с
— плавно регулируемая, автоматическая, с длительностью период, с |
—
0,1; 1,0; 10,0
от 0,1 до 10,0 |
| Максимальная полоса перестройки частоты | не менее рабочего диапазона частот |
| Минимальная полоса перестройки частоты, МГц | 3 |
Диапазон измерения КСВН для четырёхполюсников:
— для тракта сечением 7/3,04
— для тракта сечением 3,5/1,52 |
от 1,03 до 5,0
от 1,05 до 5,0 |
Пределы допускаемой относительной погрешности измерения КСВН:
— для КстU не более 2,0, %
— для КстU от 2,0 до 5,0, % |
±3∙КстU
±5∙КстU |
| Диапазон измерения модуля коэффициента передачи четырёхполюсника с КстU не более 1,2, дБ | от – 50 до + 3 |
| Пределы допускаемой относительной погрешности измерения модуля коэффициента передачи четырёхполюсника с КстU не более 1,2, дБ | ±(0,04∙А+0,3) |
Примечания:
КстU – значение измеренного КСВН.
2А – модуль значения измеренной величины в дБ.
