Калибратор Универсальный Н4-6

Описание

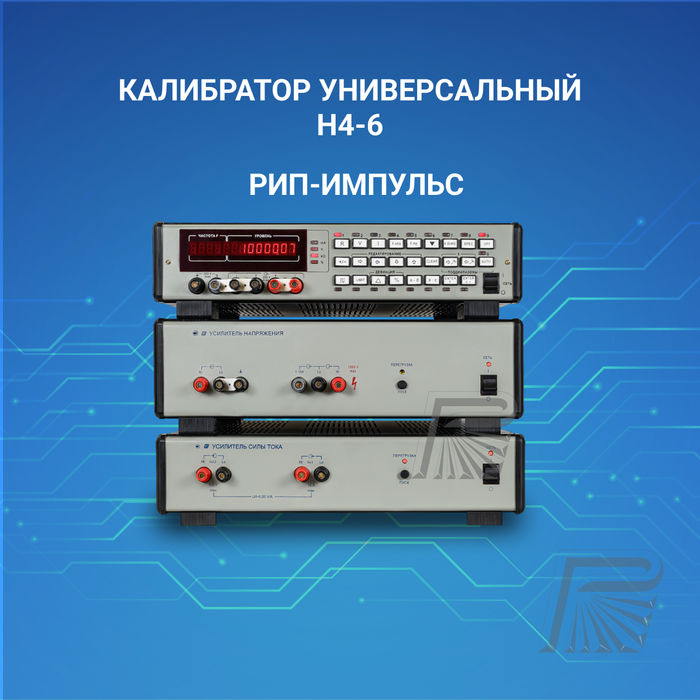

Калибратор универсальный Н4-6 прецизионный производства ООО «РИП-Импульс» (г. Краснодар) предназначен для поверки, калибровки и исследований широкой номенклатуры приборов и устройств, как в составе автоматизированных систем (с приборными интерфейсами RS-232C и IEEE 488), так и автономно.
В комплект входит:
— базовый прибор (калибратор);
— усилитель напряжения;
— усилитель силы тока.
Прибор обеспечивает работу с последовательным интерфейсом по ГОСТ 23675-79 (интерфейс СТЫК С2-ИC), RS-232C (EIA-232E, EIA-232D) при уровне сигналов не менее 5 В, передающих линиях – при нагрузке 3 кОм, а также с интерфейсом КОП по ГОСТ 26.003-80 (IEEE-488, GPIB).

ДОСТАВКА
Доставка возможна курьерской службой, транспортной компанией или любым другим удобным для Вас способом. Доставка осуществляется за счет Покупателя.

ОПЛАТА
Работаем только с юридическими лицами. Оплата производится на расчетный/отдельный счет ООО «РИП-Импульс» на основании договора и/или выставленного счета-договора.

Характеристики

Наименование характеристики	Значение характеристики
Габаритные размеры приборов
Основного блока, мм	368х95х485
Усилителя силы тока, мм	368х95х485
Усилителя напряжения, мм	368х115х485
Масса приборов:
Основного блока не более, кг	8.5
Усилителя силы тока не более, кг	8.8
Усилителя напряжения не более, кг	9.8
Средняя наработка на отказ, не менее, ч	10,000

Условия эксплуатации

Наименование характеристики	Значение
Рабочие условия эксплуатации:
Температура окружающей среды, °С	от +5 до +40
Относительная влажность, %	до 80 % до+25°С
Мощность, потребляемая от сети питания при номинальном напряжении, не более, ВА	70
Мощность, потребляемая усилителем напряжения – не более, ВА	150
Мощность, потребляемая усилителем силы тока – не более, ВА	150
Питание от сети переменного тока напряжением В, и содержанием гармоник не более 5 %.	220 ± 22
Частота, Гц	48-52
Непрерывная работа в рабочих условиях не менее, ч.	24

Метрологические характеристики

Воспроизведение напряжений постоянного тока до ± 1000В
Поддиапазон Uп	Предел допускаемой основной погрешности, (% от U + % от Un)
Поддиапазон Uп	За 90 дней, t=(tk ± 1)°С	За 1 год, t=(23 ± 5)°С	За 3 года, t=(23 ± 5)°С
0,2 V	0,0015 +2.0 мкВ	0,0025 + 2,0 мкВ	0,005 + 2,0 мкВ
2Va*	0,0015 + 0,0005	0,0025+0,001	0,005 + 0,002
2V	0,0015 + 0,0002	0,0025 + 0,00025	0,005 + 0,0003
20 V	0,001 +0,00015	0,002 + 0,0002	0,005 + 0,0005
200 V	0.0025 + 0,00025	0,0035 + 0,00035	0,006 + 0,0006
1000 V	0,0025 + 0,0005	0,0035 + 0,0005	0,006 + 0,0012
Примечание: tk — температура калибровки * поддиапазон «2 Va » (2 V — активный) допускает нагрузку до 20 мА и реализуется в режиме воспроизведения напряжения постоянного тока с четырёхпроводным выходом (включена кнопка «4 WIRE»)
Воспроизведение напряжений переменного тока синусоидальной формы
до 500 В в диапазоне 0,1 Гц — 20 кГц
до 700 В в диапазоне 0,1 Гц — 10 кГц
Поддиапазон Un	Частотный диапазон	Предел допускаемой основной погрешности, ±(% от U + % от Un)
Поддиапазон Un	Частотный диапазон	За 1 год, t=(23±5)°C	За 3 года, t=(23±5)°C
0,2 V, 2 V, 20V	0,1 Гц — 20 кГц	0.015+ 0,0015 +30 мкВ	0,03 + 0,003 + 30 мкВ
0,2 V, 2 V, 20V	21 — 50 кГц	0.025 + 0,0025 + 35 мкВ	0,04 + 0,004 + 35 мкВ
200 V	51- 100 кГц	0,04 + 0,004 + 40 мкВ	0,055 + 0,0055 + 40 мкВ
	0,1 Гц — 20 кГц	0,025 + 0,0025	0,04 + 0,004
	21 — 50 кГц	0.04 + 0,004	0,055 + 0,0055
	51 — 100 кГц	0,05 + 0,005	0,065 + 0,0065
1000 V	0,1 Гц- 10 кГц	0,04 + 0,004	0,05 + 0,005


Воспроизведение силы постоянного тока до ±10 А
Поддиапазон In	Предел допускаемой основной погрешности, ± (% от I + % от In)
Поддиапазон In	1 год, t=(23 ± 5)°C	3 года, t=(23 ± 5)° С
0,2 mA	0,005 + 0,002	0,01+0,003
2 mA	0,005 + 0,002	0,01+0,003
20 mA	0,005 + 0,002	0,01 + 0,003
200 mA	0,008 + 0,002	0,013 + 0,003
2A	0,01 + 0,004	0,015 + 0,005
10A	0,03 + 0,02	0,04 + 0,02

— воспроизведение сопротивлений постоянному току в декадных точках от 10 Ом до 10 МОм; — воспроизведение отклонений, в том числе в процентах, от установленного значения воспроизводимого параметра; — агрегатирование в автоматизированные системы и комплексы многоцелевого назначения на основе приборного интерфейса последовательного типа RS-232C (СТЫК С2-ИС) и КОП (IEEE 488).
Режим воспроизведения напряжения постоянного тока U-
до 2 А в диапазоне частот от 0,1 Гц до 10 кГц
до 10 А в диапазоне частот 0,1 Гц — 5 кГц
Поддиапазон In	Диапазон	Предел допускаемой основной погрешности, ±(% от I + % от In) за 1 год, t = (23 ± 5)° С, на частотах
Поддиапазон In	Диапазон	0,1-1000 Гц	1,1-5 кГц	5,1-10 кГц
0,2 mA	0,1 нА-0,2мА	0,05 + 0,01	0,1+0,05	0,5 + 0,25
2 mA	1 нA — 2 мА	0,05 + 0,005	0,08 + 0,01	0,25 + 0,05
20 mA	10 нА -20 мА	0,05 + 0,005	0,08 + 0,01	0,25 + 0,05
200 mA	100 нА-200 мА	0,05 + 0,005	0,08 + 0,01	0,25 + 0,05
2А	1 мкА — 2 A	0,08 + 0,01	0,15 +- 0,015	0,25 + 0,05
10А	10 мкА — 20A	0,1 + 0,02	0,5 + 0,05	—
При трехгодичном межповерочном интервале погрешность увеличивается на 25%

Воспроизведение сопротивлений постоянному току в декадных точках от 10 Ом до 10 Мом
Номинальное значение сопротивления R	Предел (23± 5) допускаемой основной погрешности, %, t =(23 ± 5)° С
Номинальное значение сопротивления R	1 год	3 года
10 Ом, 100 Ом, 1 кОм, 10 кОм, 100 кОм	0.003	0.005
1 МОм	0.02	0.04
10 МОм	0.03	0.05

Комплектность

Наименование	Обозначение	Количество
1) Калибратор универсальный Н4-6	КМСИ.411182.006	1 шт.
Запасные части и принадлежности(ЗИП)
Кабель Двухпроводный «НК1»	КМСИ.685631.022	1 шт.
Кабель Четырехпровоный «НК5»	КМСИ.685631.025	1 шт.
Наконечник	КМСИ.418711.001	4 шт.
Перемычка Установлены на клеммах прибора	Хв7.755.058	3 шт.
Вставка плавкая ВП2Б-1В 1 А 250 В	ОЮ0.481.005 ТУ	4 шт.
Шнур соединительный Сетевой	ЯНТИ.685631.005	1 шт.
* Футляр (Укладочный ящик)	ИСМК.323366.009	1 шт.
Калибратор универсальный Н4-6. Техническое описание и инструкция по эксплуатации. Часть 1	КМСИ.411182.005 ТО	1 экз.
Калибратор универсальный Н4-6. Техническое описание и инструкция по эксплуатации. Часть 2 (Конструкция и схемы прибора Н4-6)	КМСИ.411182.005 ТО1	1 экз.
Калибратор универсальный Н4-6. Формуляр	КМСИ.411182.005 ФО	1 шт.
Кабель КОП	ЕЭ4.854.130-03	1 шт.
Кабель Интерфейса СТЫК С2	КМСИ.685619.014	1 шт.
2) Усилитель силы тока Расширение диапазона до 10 А	КМСИ.411582.007	1 шт.
Запасные части и принадлежности(ЗИП)
Кабель Для тока 10 А «НК4»	КМСИ.685631.024	1 шт.
Шнур соединительный Сетевой	ЯНТИ.685631.005	1 шт.
Вставка плавкая ВП2Б-1В 1,6 А 250 В	ОЮ0.481.005 ТУ	4 шт.
* Футляр (Укладочный ящик)	ИСМК.323366.009-01	1 шт.
Калибратор универсальный Н4-6. Техническое описание и инструкция по эксплуатации. Часть 3 (Конструкция и схемы усилителя силы тока)	КМСИ.411182.005 ТО2	1 экз.
3) Усилитель напряжения Расширение диапазона до 1000 В	КМСИ.411582.009	1 шт.
Запасные части и принадлежности (ЗИП)
Кабель Соединение с Н4-6, красный	КМСИ.685631.021-12	1 шт.
Кабель Соединение с Н4-6, черный	КМСИ.685631.021-13	1 шт.
Шнур соединительный Сетевой	ЯНТИ.685631.005	1 шт.
Вставка плавкая ВП2Б-1В 2 А 250 В	ОЮ0.481.005 ТУ	4 шт.
* Футляр (Укладочный ящик)	ИСМК.323366.009-02	1 шт.
Калибратор универсальный Н4-6. Техническое описание и инструкция по эксплуатации. Часть 4. (Конструкция и схемы усилителя напряжения)	КМСИ.411182.005 ТО3	1 экз.
Перемычка Установлена на клеммах прибора	Хв7.755.058	1 шт.

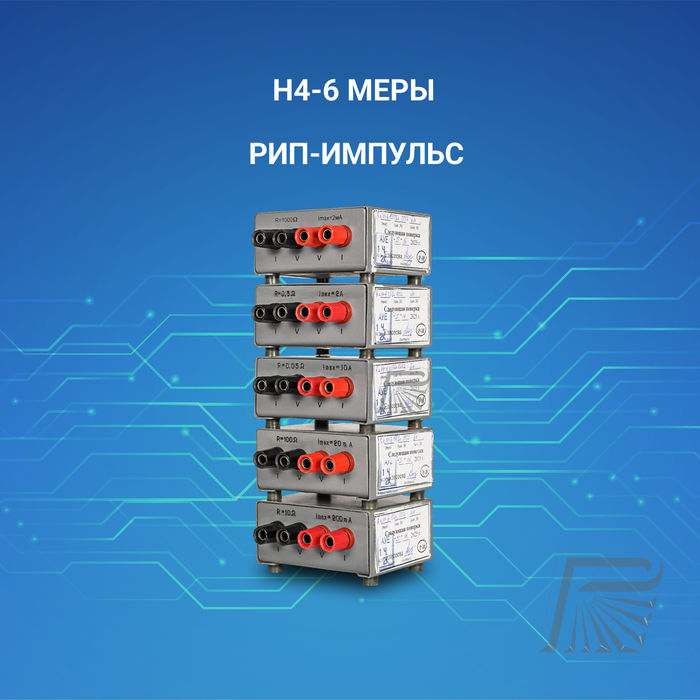

4 )** Меры сопротивления переменному току: Метрологическое обеспечение силы переменного тока
Запасные части и принадлежности (ЗИП)
** 1000 Ом Imax =2 мA	КМСИ.434156.027	1 шт.
** 100 Ом Imax =20 мA	КМСИ.434156.027-01	1 шт.
** 10 Ом Imax =200 мA	КМСИ.434156.027-02	1 шт.
** 0,5 Ом Imax =2 A	КМСИ.434156.027-03	1 шт.
** 0,05 Ом Imax =10 A	КМСИ.434156.027-04	1 шт.
** Футляр Укладочный ящик	ИСМК.323366.008	1 шт.
* Для приборов с приемкой ВП ** Поставка осуществляется для приборов с приемкой ВП и по отдельному заказу
